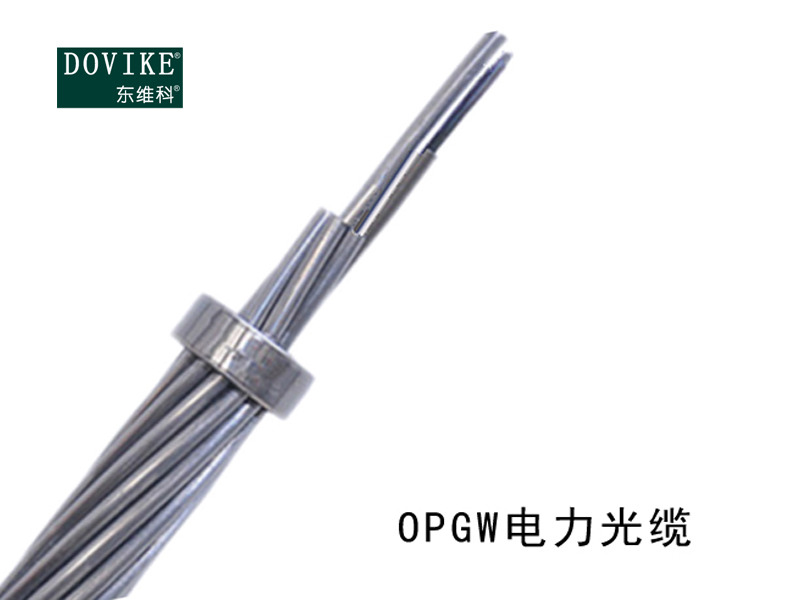

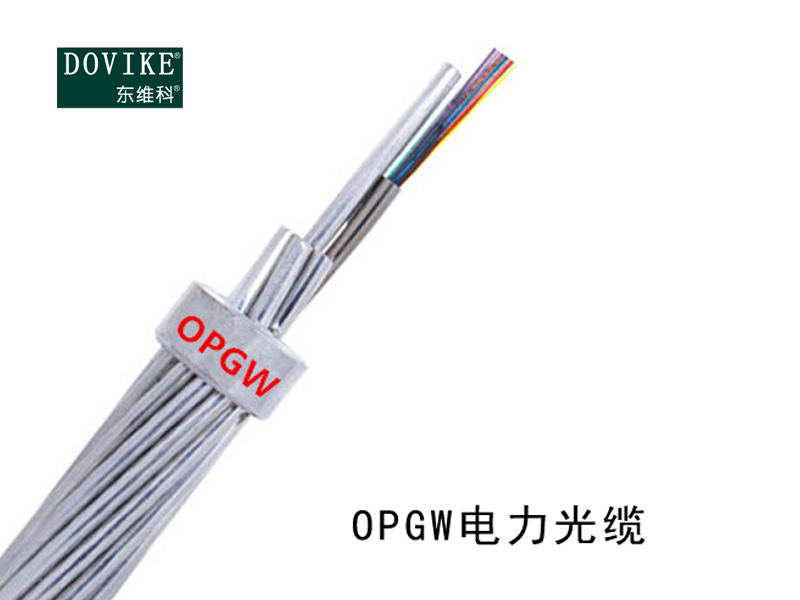

OPGW电力光缆,OPGW光纤复合架空地线(层绞式结构）--江苏东维通信科技有限公司

光纤衰减

带宽

偏振模色散

@850nm

@1300nm

@1310nm

@1550nm

@850nm

@1300nm

单根光纤

链路值 (M=20, Q=0.01%)

G652D

—

—

≤0.35dB/km

≤0.21dB/km

—

—

≤0.20ps/ km

≤0.1ps/ km

G655

—

—

—

≤0.22dB/km

—

—

≤0.20ps/ km

≤0.1ps/ km

50/125μm

≤3.0dB/km

≤1.0dB/km

—

—

≥600MHz.km

≥1200MHz.km

—

—

62.5/125μm

≤3.5dB/km

≤1.0dB/km

—

—

≥200MHz.km

≥600MHz.km

—

—

类型

材料

数值

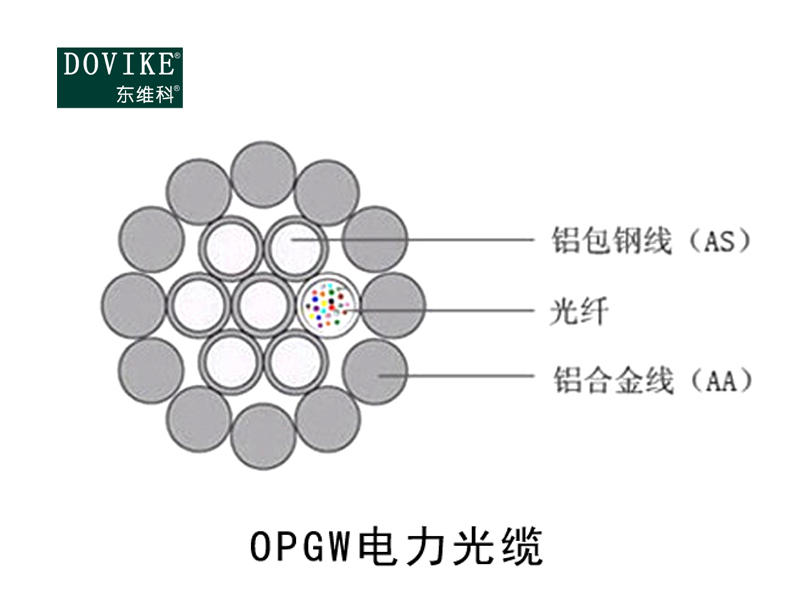

结构

光纤

G652D/G655等

2~144芯

保护管

不锈钢管

1.5~6mm

绞合单线

铝包钢/铝合金/铝杆

1.5~6mm

最大外径

30mm

最大截面积

500mm2

机械性能

满足标准 DL/T 832-2016

最大拉力 (RTS ) (kN)

700

最大压扁力（N/100mm）

3000

最大短路电流容量 (40℃~200℃)(kA2s)

2000

最小弯曲半径 (动态)

20D

最小弯曲半径 (静态)

15D

环境性能

安装温度范围 (℃)

-10~+50

运行及存储温度范围 (℃)

-40~+65

序号

技术参数

产品型号

光缆结构形式

最大 光纤数量

（芯）

铝包钢 截面
(mm2)

外径

（mm）

单位长度 质量

（kg/km）

额定 拉断力

（kN）

20℃ 直流电阻

（Ω/km）

允许短路 电流容量

（40-200℃ kA2.s）

1

OPGW-48B1.3-90- [112;45]

1/2.6/20AS＋4/2.5/20AS＋

11/2.8/20AS，光单元2/2.5

48

≈90

13.2

≤641

≥112

≤0.98

≥45

2

OPGW-48B1.3-90- [57;67]

1/2.6/40AS＋4/2.5/40AS＋

11/2.8/40AS，光单元2/2.5

48

≈90

13.2

≤457

≥57

≤0.52

≥67

3

OPGW-24B1.3-100-[118;50]

1/2.6/20AS＋5/2.5/20AS＋

11/2.8/20AS，光单元1/2.5

24

≈100

13.2

≤674

≥118

≤0.93

≥50

4

OPGW-24B1.3-100-[60;74]

1/2.6/40AS＋5/2.5/40AS＋

11/2.8/40AS，光单元1/2.5

24

≈100

13.2

≤479

≥60

≤0.49

≥74

5

OPGW-24B1.3-110-[133;63]

1/2.6/20AS＋5/2.5/20AS＋

10/3.2/20AS，光单元1/2.5

24

≈110

14

≤760

≥133

≤0.83

≥63

6

OPGW-24B1.3-110-[140;68]

1/2.8/20AS＋5/2.7/20AS＋

11/3.05/20AS，光单元1/2.6

24

≈110

14.3

≤791

≥140

≤0.80

≥68

7

OPGW-24B1.3-110-[67;95]

1/2.9/20AS＋5/2.8/20AS＋

12/2.8/AA，光单元1/2.7

24

≈37

≈74(AA)

14.1

≤473

≥67

≤0.40

≥95

8

OPGW-36B1.3-120-[145;73]

1/3.0/20AS＋5/2.9/20AS＋

12/2.9/20AS，光单元1/2.8

36

≈120

14.6

≤820

≥145

≤0.77

≥73

9

OPGW-36B1.3-120-[95;98]

1/3.0/30AS＋5/2.9/30AS＋

12/2.9/30AS，光单元1/2.8

36

≈120

14.6

≤700

≥95

≤0.55

≥98

10

OPGW-36B1.3-120-[74;110]

1/3.0/40AS＋5/2.9/40AS＋

12/2.9/40AS, 光单元1/2.8

36

≈120

14.6

≤582

≥74

≤0.42

≥110

11

OPGW-72B1.3-120-[147;76]

1/3.2/20AS＋4/3.0/20AS＋

12/3.0/20AS, 光单元2/2.9

72

≈120

15.2

≤832

≥147

≤0.76

≥76

12

OPGW-72B1.3-120-2[96;101]

1/3.2/30AS＋4/3.0/30AS＋

12/3.0/30AS, 光单元2/2.9

72

≈120

15.2

≤711

≥96

≤0.53

≥101

13

OPGW-72B1.3-120-[74;114]

1/3.2/40AS＋4/3.0/40AS＋

12/3.0/40AS, 光单元2/2.9

72

≈120

15.2

≤591

≥74

≤0.40

≥114

14

OPGW-36B1.3-130-[155;85]

1/3.2/20AS＋5/3.0/20AS＋

12/3.0/20AS, 光单元1/2.9

36

≈130

15.2

≤879

≥155

≤0.72

≥85

15

OPGW-36B1.3-130-[102;114]

1/3.2/30AS＋5/3.0/30AS＋

12/3.0/30AS, 光单元1/2.9

36

≈130

15.2

≤751

≥102

≤0.50

≥114

16

OPGW-36B1.3-130-[79;137]

1/3.2/40AS＋5/3.0/40AS＋

12/3.0/40AS, 光单元1/2.9

36

≈130

15.2

≤624

≥79

≤0.40

≥137

项目

测试方法

验收标准

拉力

GB/T 7424.2-E1

载荷：依据光缆结构变化 样品长度：不小于10m；链路不小于100m 持续时间：1min

40%RTS 光纤无明显应变（0.01%），光纤无明显附加衰减（0.03dB）。

60%RTS 光纤应变≤0.25%，光纤附加衰减≤0.05dB (拉力取消后，光纤无明显残余附加衰减（0.03dB）)。

压扁

GB/T 7424.2-E3

载荷：依据上表，测试3个点 持续时间：10min

试验后，单模光纤在1550nm波长下的附加衰减不应大于0.05dB/纤， OPGW无机械损伤。

渗水

GB/T 7424.2-F5

时间：1 hour 样品长度：0.5m 水高：1m

不渗水。

温度循环

GB/T 7424.2-F1

样品长度：不少于500m 温度范围：-40℃~+70℃ 循环次数：2 保温时间：不小于12h

试验后，单模光纤在1550nm波长下的附加衰减不应大于0.1dB。
