型号：GYFTZY
芯数：2-144

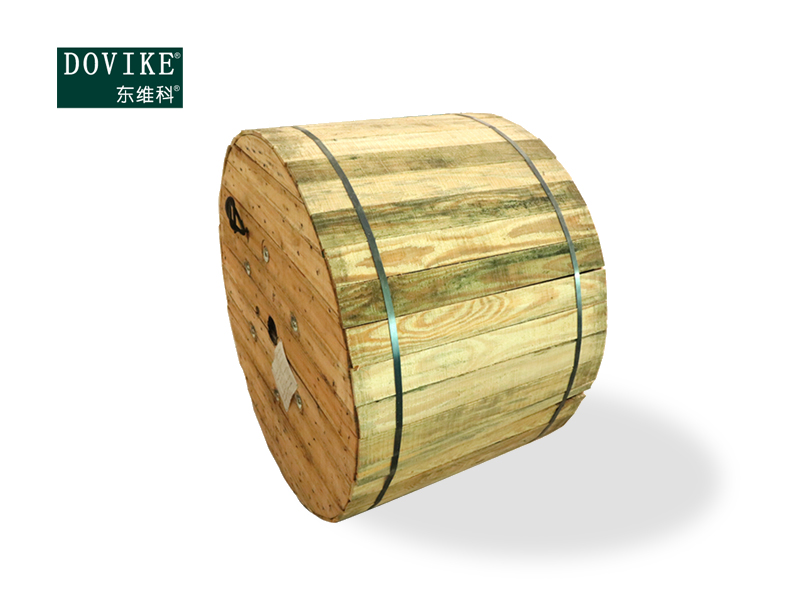

包装：木轴
运输：物流快运
交期：3天
GYFTZY非金属阻燃光缆，24芯GYFTZY阻燃光缆
GYFTZY非金属阻燃光缆的结构是将 250µm 光纤套入高模量材料制成的松套管中，松套管内填充防 水化合物。缆芯的中心是一根玻璃纤维增强塑料（FRP），松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。缆芯外挤上一层阻燃护套成缆。
产品标准
GYFTZY 光缆符合 YD/T 1114 和 IEC 60794-1 标准。
产品特点
• 具有很好的机械性能和温度特性
• 松套管材料本身具有良好的耐水解性能和较高的强度
• 管内充以特种油膏，对光纤进行了关键性保护
• 特种护套材料具有优异的阻燃性能
• 良好的抗压性和柔软性
• 采用下列措施来确保光缆的防水性能：
- 单根非金属中心加强芯
- 松套管内填充特种防水化合物
- 完全缆芯填充
结构参数
光缆型号 （以2纤递增） | 光纤数 | 套管数 | 填充绳数 | 参考光缆重量 （kg/km） | 允许拉伸力 长期/短期 | 允许压扁力 长期/短期 | 弯曲半径 静态/动态 |
GYFTZY-2~6Xn | 2~6 | 1 | 5 | 123 | 400/1000 | 300/1000 | 10D/20D |
GYFTZY-8~12Xn | 8~12 | 2 | 4 | 123 | |||
GYFTZY-14~18Xn | 14~18 | 3 | 3 | 123 | |||
GYFTZY-20~24Xn | 20~24 | 4 | 2 | 123 | |||
GYFTZY-26~30Xn | 26~30 | 5 | 1 | 123 | |||
GYFTZY-32~36Xn | 32~36 | 6 | 0 | 123 | |||
GYFTZY-38~42Xn | 38~42 | 6 | 0 | 131 | |||
GYFTZY-44~48Xn | 44~48 | 6 | 0 | 137 | |||
GYFTZY-50~60Xn | 50~60 | 6 | 0 | 137 | |||
GYFTZY-62~72Xn | 62~72 | 6 | 0 | 137 | |||
GYFTZY-74~84Xn | 74~84 | 7 | 1 | 162 | |||
GYFTZY-86~96Xn | 86~96 | 8 | 0 | 162 | |||
GYFTZY-98~108Xn | 98~108 | 9 | 1 | 192 | |||
GYFTZY-110~120Xn | 110~120 | 10 | 0 | 192 | |||
GYFTZY-122~132Xn | 122~132 | 11 | 1 | 228 | |||
GYFTZY-134~144Xn | 134~144 | 12 | 0 | 228 |
储存、使用温度：-40℃至+70℃。
光学特性
光纤类型 | 衰减 （+20℃） | 带宽 | 数值孔径 | 光缆截止波长 | ||||
@850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | |||
G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | --- | ≤1260nm |
G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | --- | ≤1450nm |
50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | 0.200±0.015 NA | --- |
62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | 0.275±0.015 NA | --- |
适用：管道、架空
阻燃光缆是常规定制产品，如果您在网站上没找到需要的阻燃光缆型号，我们可以根据您的具体需求报价并生产，另可提供相关的设计参数和配套产品，询价采购欢迎跟我们联系！
