GYTC8A自承式光缆

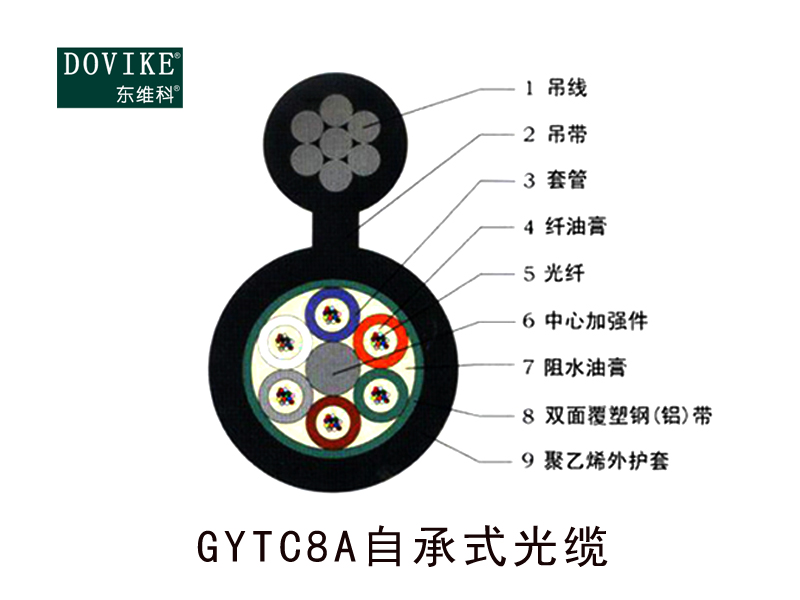

GYTC8A自承式光缆的结构是将 250µm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根金属加强芯，松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯。缆芯用一层涂塑铝带（APL）纵包后，和钢丝绞线集成到一个 8 字型的聚乙烯护套内。江苏中泰海华光缆还可提供 Y 护套或 S 护套的 8 字型光缆 GYTC8Y、GYTC8S 等，此类产品多应用于自承式架空敷设。

产品标准

GYTC8A 光缆符合 YD/T 1155 和 IEC 60794-1 标准。

产品特点

• 钢丝绞线具有极高的抗拉强度，便于自承式架空敷设，降低安装成本

• 光缆具有很好的机械性能和温度特性

• 松套管材料本身具有良好的耐水解性能和较高的强度

• 管内充以特种油膏，对光纤进行了关键性保护

• 采用下列措施来确保光缆的防水性能：

- 单根钢丝中心加强芯

- 松套管内填充特种防水化合物

- 完全缆芯填充

- 涂塑铝带（APL）防潮层

结构参数

光缆型号（以2纤递增）	光纤数	套管数	填充绳数	参考光缆重量 (kg/km）	允许拉伸力长期/短期 (N)	允许压扁力长期/短期 (N/100mm)	弯曲半径静态/动态 (mm)
GYTC8A-2~6Xn	2~6	1	4	158	根据吊线钢丝直径	300/1000	10D/20D
GYTC8A-8~12Xn	8~12	2	3	158
GYTC8A-14~18Xn	14~18	3	2	158
GYTC8A-20~24Xn	20~24	4	1	158
GYTC8A-26~30Xn	26~30	5	0	158
GYTC8A-32~36Xn	32~36	6	0	167
GYTC8A-38~48Xn	38~48	4	1	172
GYTC8A-50~60Xn	50~60	5	0	172

储存、使用温度：-40℃至+70℃。

光学特性

光纤类型	衰减（+20℃）				带宽		数值孔径	光缆截止波长
光纤类型	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	数值孔径	光缆截止波长
G.652	---	---	≤0.36dB/km	≤0.22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0.40dB/km	≤0.23dB/km	---	---	---	≤1450nm
50/125µm	≤3.3dB/km	≤1.2dB/km	---	---	≥500MHz·km	≥500MHz·km	0.200±0.015 NA	---
62.5/125µm	≤3.5dB/km	≤1.2dB/km	---	---	≥200MHz·km	≥500MHz·km	0.275±0.015 NA	---
