什么是ODF光纤配线架？

ODF配线架是专为光纤通信机房设计的光纤配线设备，具有光缆固定和保护功能光缆终接功能、调线功能。

ODF可以对光缆纤芯和尾纤起到保护功能。既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。

ODF光纤配线架作用与特点：

ODF光纤配线架的作用：

光纤配线架是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。过去10多年里，光通信建设中使用的光缆通常为几芯至几十芯，光纤配线架的容量一般都在100芯以下，这些光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对光纤配线架的容量、功能和结构等提出了更高的要求。

ODF光纤配线架的特点 ：

近年来，在光通信建设的实际工作中，通过对几种产品的使用比较，我们认为光纤配线架的选型应重点考虑以下几个方面。

（1）纤芯容量 ：一个光纤配线架应该能使局内的较大芯数的光缆完整上架，在可能的情况下，可将相互联系比较多的几条光缆上在一个架中，以方便光路调配。同时配线架容量应与通用光缆芯数系列相对应，这样在使用时可减少或避免由于搭配不当而造成光纤配线架容量浪费。

（2）功能种类 ：光纤配线架作为光缆线路的终端设备应具有4项基本功能：

①固定功能光缆进入机架后，对其外护套和加强芯要进行机械固定，加装地线保护部件，进行端头保护处理，并对光纤进行分组和保护。

②容接功能 光缆中引出的光纤与尾缆熔接后，将多余的光纤进行盘绕储存，并对熔接接头进行保护。

③调配功能将尾缆上连带的连接器插接到适配器上，与适配器另一侧的光连接器实现光路对接。适配器与连接器应能够灵活插、拔；光路可进行自由调配和测试。

④存储功能为机架之间各种交叉连接的光连接线提供存储，使它们能够规则整齐地放置。配线架内应有适当的空间和方式，使这部分光连接线走线清晰，调整方便，并能满足最小弯曲半径的要求。

ODF光纤配线架主要型号：

1.12口ODF单元

2.24口ODF单元

3.36口ODF单元

4.48口ODF单元

5.72口ODF单元

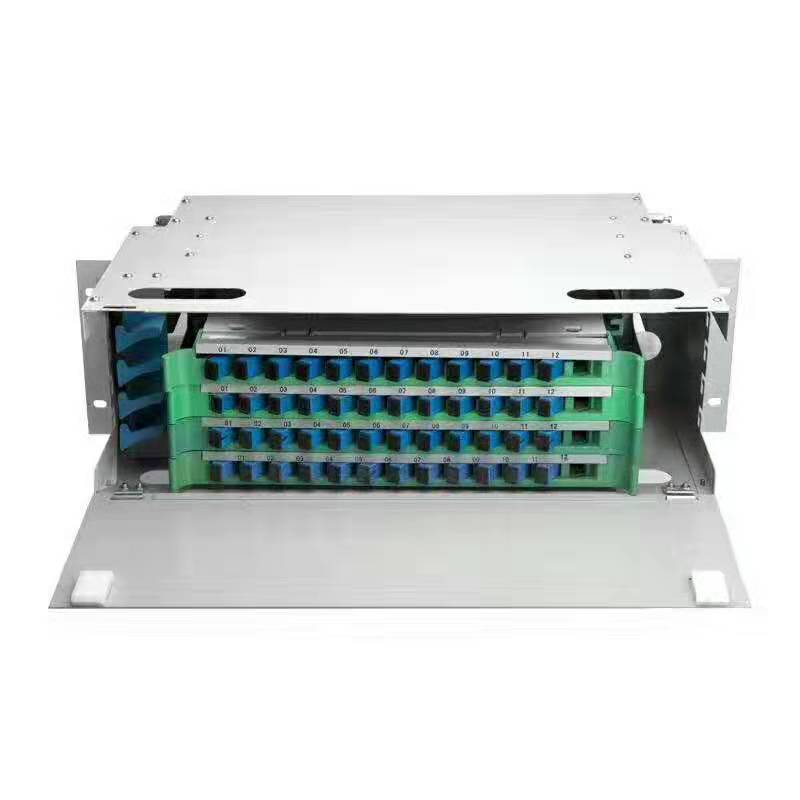

光纤ODF配线架采用镀锌处理冷轧钢板和表面喷涂的工艺,光纤分配盘采用掺杂阻烯材料的喷缩材质,轻便灵活,又结实耐用,具有光缆引入,固定和保护功能，光缆终端与尾纤熔接功能，用户可根据实际需求选配单元数量或法兰盘数量.

产品规格:光纤ODF配线架24芯/48芯/72芯/96芯/144芯

江苏东维通信科技有限公司具有多年光缆行业经验，拥有强大的研发团队和生产制造能力，可为客户提供一站式生产定制服务，产品线包括ADSS电力光缆、OPGW电力光缆、普通通信光缆、特殊专用定制光缆、光纤连接器、光纤跳线、光纤配线单元等。

需求产品请您致电我方业务电话或者在线咨询：18861447119 郑经理
