MPOMTP光纤跳线的类型、公头母头、极性分类--江苏中泰海华光缆

面对日益增加的高速、大容量的光通信系统需求，MTP／MPO光纤连接器、光纤跳线是满足数据中心高密度布线需求的理想方案，由于其芯数多、体积小、传输速率高等优势。MPO光纤跳线是由MPO连接器和光纤光缆组合而成。MPO连接器类型根据IEC 61754－7规定有几个因素来区分： 芯数（光纤阵列数 Array Number），公母头（Male－Female），极性（Key），抛光类型（PC 或 APC）。

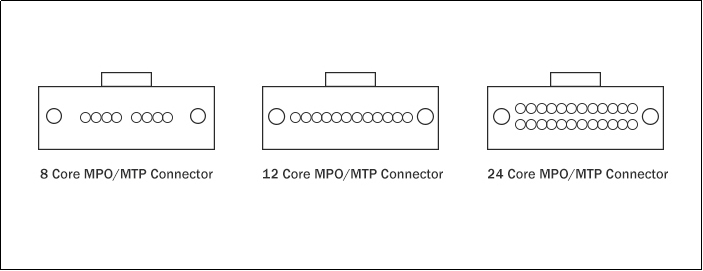

MPO有哪些芯数？

目前MPO连接器的工厂端接组件可容纳6到144根光纤，其中比较常见的是12、24芯MPO连接器。根据IEC－61754－7 和EIA／TIA－604－5 （FOCIS 5）规范标准，通常将12芯光纤排为一列，可支持一列或多列光纤在同一个MPO连接器内，根据连接器内排放的芯数不同分为一列（12芯），多列（24芯或以上）。40G MPO－MPO光纤跳线，一般采用12芯的MPO多模插芯； 100G MPO－MPO光纤跳线，则一般采用24芯的MPO插芯。目前市场还有16个单排光纤阵列类型，可分成多列形成32芯或以上。16／32芯MPO光纤连接器将成为下一代400G网络低时延、超高速传输的最佳解决方案。

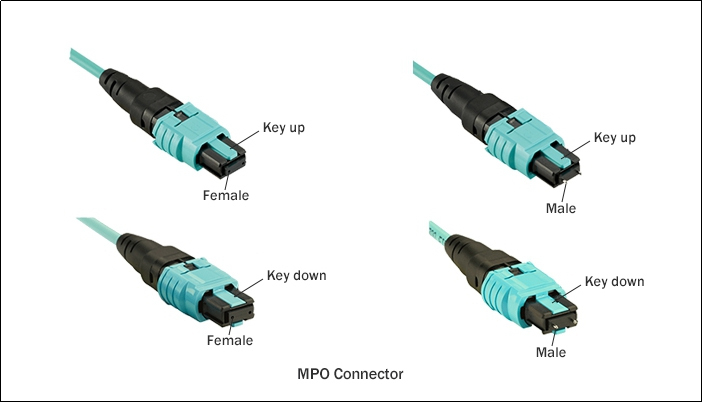

MPO的公头母头

MPO光纤连接器包含了光纤、护套、耦合组件、金属环、引脚（PIN针）、防尘帽等，其中引脚部分分为公头和母头两种形式。公头连接头有两个PIN针，而母头连接头则没有。MPO连接器之间的连接是通过PIN针进行精确对准的，相互连接的两个MPO连接器必须为一公一母。

MPO极性分类：

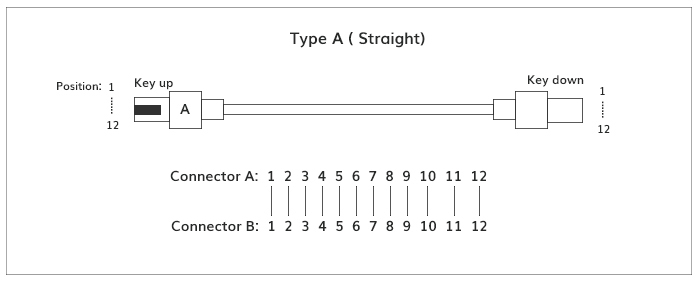

Type A（直通型）：跳线两端纤芯排列位置相同，即一端的1对应另外一端的1， 一端的12对应另外一端的12。两端的Key键朝向是相反的， key up 对应 key down。

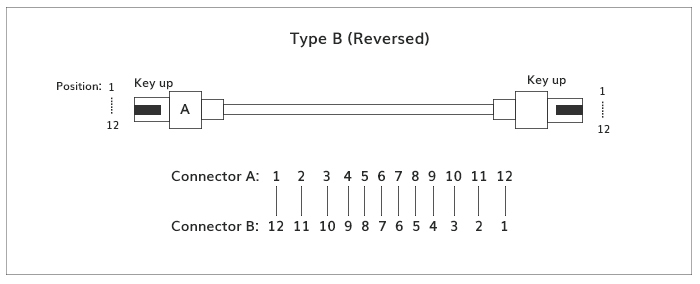

Type B（交错型）：跳线两端纤芯排列位置是相反的，即一端的1对应另外一端的12，一端的12对应的是另外一端的1。 两端的key键朝向是相同的，即key up就对应 key up， key down 就对应 key down。

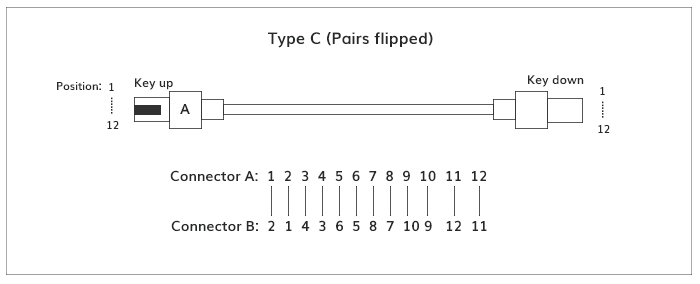

Type C（成对交错型）：C型的MPO跳线是相邻的一对纤芯位置交叉，即一端的纤芯1对应另外一端的2， 一端的纤芯12在另外一端是11。两端的Key键朝向也是相反的， key up 对应 key down。

什么是MTP？

MTP是“ Multi－fiber Termination Push－on”，是由US Conec开发，在标准MPO连接器上改良了衰减和反射，整体性能较高的版本。从外部看，MPO和MTP连接器之间几乎没有明显的区别。事实上，他们是完全兼容和相互匹配的。

MPO／MTP光纤连接器、光纤跳线提供了一个简单和易于管理光纤布线解决方案，广泛应用于需要高密度集成光纤线路的FTTH 和数据中心，是5G数据中心建设的热点需求产品。
