通信用特种光缆的结构特点及应用场景介绍--江苏东维通信科技有限公司

  特种光缆指在特定环境下使用的光缆，常用的有：光电复合缆（GDTS）、防鼠光缆（GYTA53（不锈钢带））、轻型全介质8字缆（GYFXTC8F）、普通非金属光缆（GYFTY）、全介质自承式光缆（ADSS）、层绞式微型气吹光缆（GYCFY）、加强型直埋光缆（GYTA33）、水底光缆（GYTA333）和阻燃直埋光缆（GYTZA53）共9种。

1 光电复合缆（GDTS）

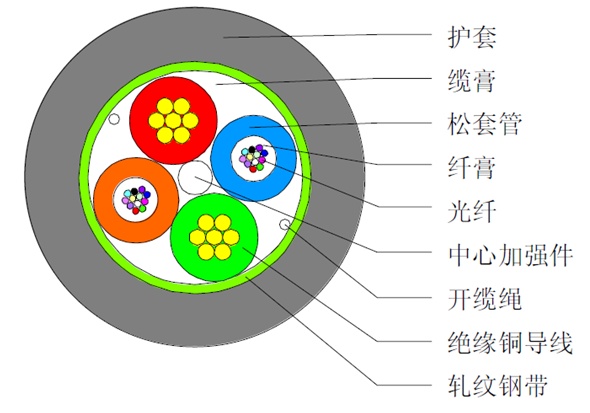

GDTS复合缆是在GYTS光缆的结构中，同时放入光纤和绝缘铜导线，从而使一条缆可以同时解决电力及信号的传输。GDTS复合缆的结构如图1所示。

图1 GDTS复合缆结构示意图

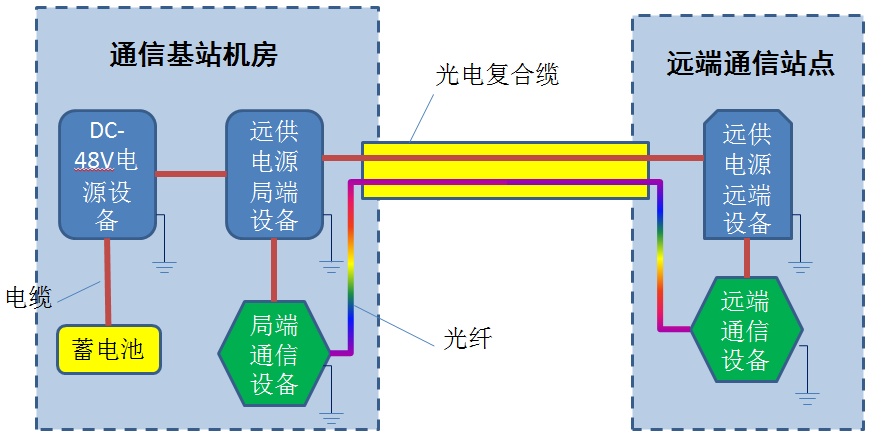

GDTS复合缆主要用于分布式基站直流远供系统中连接BBU和RRU，如图2所示；

直流远供系统的电压通常为直流380V。

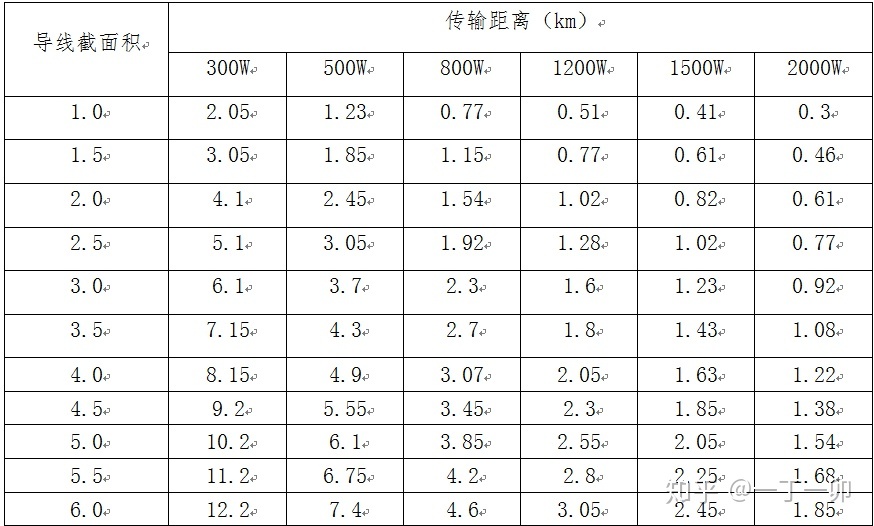

GDTS复合缆中的导线通常为2根，导线的截面积（平方毫米）主要与远端通信设备的功率和传输距离有关，见表1。

GDTS复合缆可采用架空或管道敷设方式。从安全角度看，GDTS复合缆线路属于强电线路，施工和维护中应注意安全。

内含12芯光纤和2根4平方毫米铜导线的复合缆型号规格为：GDTS-12B1.3+2×4.0。

2 防鼠光缆（GYTA53（不锈钢带））

  GYTA53（不锈钢带）光缆的结构与直埋光缆（GYTA53）相同，区别是，铠装层的皱纹钢带材质是不锈钢。GYTA53（不锈钢带）光缆有较高的抗啮咬、防腐蚀能力，主要用于野外农田、森林等田鼠、松鼠、啄木鸟活动多的地段，可架空、管道或直埋敷设。

3 轻型全介质8字缆（GYFXTC8F）

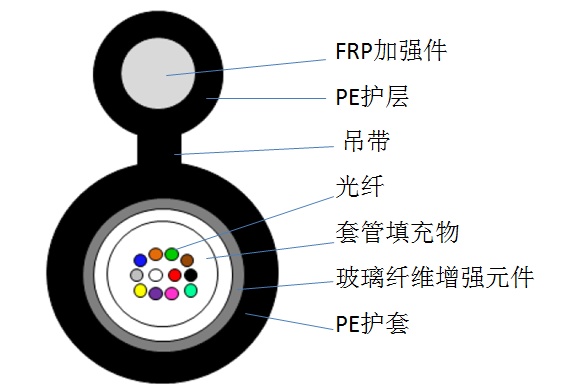

GYFXTC8F光缆是一种非金属光缆，为非金属加强吊线、中心管填充式、非金属纤维增强-聚乙烯护套8字型自承式结构，如图3所示。

GYFXTC8F光缆适合于档距在50米内、最大不超过100米的自承式架空敷设；可以附挂在10kV电力杆路下，或用于电力引入线比较凌乱的场景（如城市内的棚户区、农村居民点）。适合于有线接入网的末梢，不宜用于骨干传送网、或接入网中光缆接头比较频繁的段落。

4 普通非金属光缆（GYFTY）

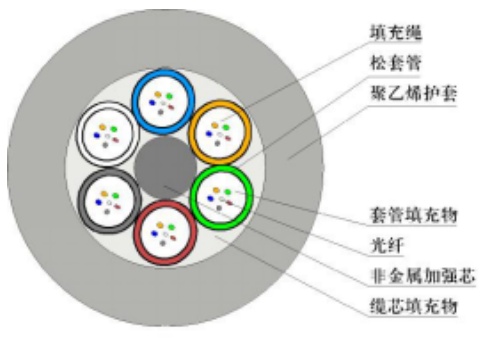

GYFTY光缆为层绞式结构，套管内填充防水化合物。缆芯的中心是一根非金属加 强芯(FRP)，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯(PE)。松套管(和填充绳)围绕中心加强芯绞合成紧凑的圆形缆芯，缆芯内的缝隙充以阻水填充物。缆芯外挤制聚乙烯护套成缆。GYFTY光缆的结构如图4所示。

GYFTY光缆可用于强电区、多雷区，适合采用管道或架空敷设方式。如：利用电力杆原有吊线附挂电力杆、通过电力沟敷设以及敷设在年雷暴日数超多地区。

6 层绞式微型气吹光缆（GYCFY）

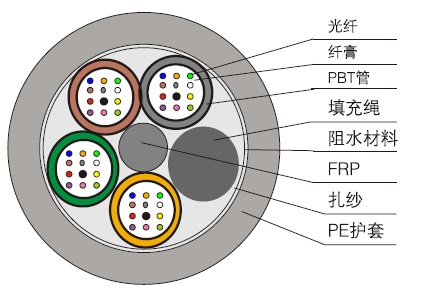

GYCFY 光缆俗称气吹微缆，采用了非金属加强件且无铠装的结构，可通过在已敷设的通信管道中敷设微管，再在微管中气吹微缆的方式敷设，一次气吹的距离可达1km。GYCFY 光缆的结构如图6所示。

GYCFY 光缆应敷设在微管中，适合于光缆芯数不递减的段落长度较长的场景，如干线、城域骨干层，不适合在小区宽带接入工程中使用。
