OPGW电力光缆，OPGW光纤复合架空地线（中心束管型）--江苏东维通信科技有限公司

型号：OPGW

截面积：35-90

包装：铁木轴

运输：物流快运

发货期：3天

立即询价

厂家报价： 188-6144-7119

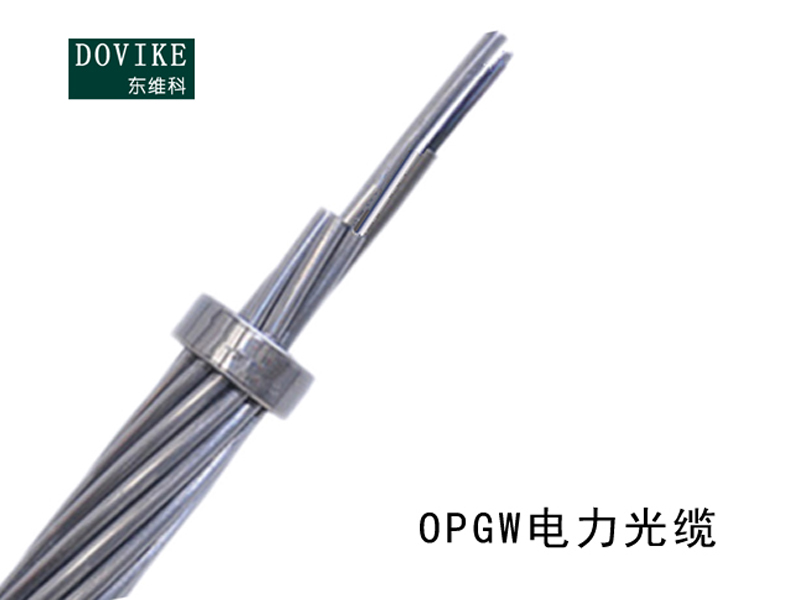

OPGW电力光缆，光纤复合架空地线

OPGW电力光缆，光纤复合架空地线是一种含有光纤的架空地线，具有架空地线和光通信等多重功能，主要用于 110kV、220kV、500kV、750kV 及新建架空高压输电系统的通信线路。也可用于更换旧架空高压输电系统的现有地线，增加光通信线路，传导短路电流并提供抗雷击保护。可根据用户需求定制特殊结构。

产品特点

• 不锈钢管保护光纤，抗拉强度大

• 缆径小，重量轻，对杆塔的附加载荷低

• 光单元形成适宜的一次光纤余长

• 抗拉伸、抗扭力、抗侧压性能稍差

光纤特性

	光纤衰减				带宽		偏振模色散
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	单根光纤	链路值 (M=20, Q=0.01%)
G652D	—	—	≤0.35dB/km	≤0.21dB/km	—	—	≤0.20ps/ km	≤0.1ps/ km
G655	—	—	—	≤0.22dB/km	—	—	≤0.20ps/ km	≤0.1ps/ km
50/125μm	≤3.0dB/km	≤1.0dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62.5/125μm	≤3.5dB/km	≤1.0dB/km	—	—	≥200MHz.km	≥600MHz.km	—	—

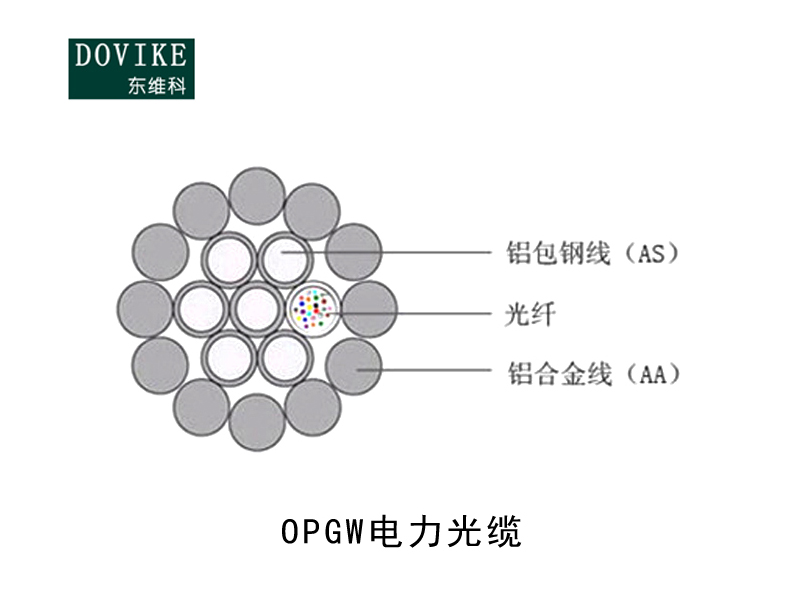

结构及性能参数

	类型	材料	数值
结构	光纤	G652D/G655等	2~48芯
	保护管	不锈钢管	1.5~6mm
	绞合单线	铝包钢/铝合金/铝杆	1.5~6mm
	最大外径		18mm
	最大截面积		200mm2
机械性能	满足标准 DL/T 832-2016
	最大拉力 (RTS ) (kN)		280
	最大压扁力（N/100mm）		2200
	最大短路电流容量 (40℃~200℃)(kA2s)		100
	最小弯曲半径 (动态)		20D
	最小弯曲半径 (静态)		15D
环境性能	安装温度范围 (℃)		-10~+50
	运行及存储温度范围 (℃)		-40~+65

注：D是OPGW缆径

常用产品型号及技术参数

序号	技术参数
序号	产品型号	光缆结构形式	最大光纤数量（芯）	铝包钢截面 (mm2)	外径（mm）	单位长度质量（kg/km）	额定拉断力（kN）	20℃直流电阻（Ω/km）	允许短路电流容量（40-200℃ kA2.s）
1	OPGW-24B1.3-40-[51;9]	6/3.0/20AS,光单元1/3.0	24	≈40	9.0	≤304	≥51	≤2.10	≥9
2	OPGW-24B1.3-50-[58;11.5]	6/3.2/20AS,光单元1/3.2	24	≈50	9.6	≤345	≥58	≤1.82	≥11.5
3	OPGW-48B1.3-70-[77;24]	6/3.8/20AS,光单元1/3.8	48	≈70	11.4	≤475	≥77	≤1.30	≥24
4	OPGW-48B1.3-70-[42;38]	6/3.8/40AS,光单元1/3.8	48	≈70	11.4	≤340	≥42	≤0.70	≥38

其它光纤芯数和光纤种类，绞线类型均可设计。

机械及环境性能测试

项目	测试方法	验收标准
拉力	GB/T 7424.2-E1 载荷：依据光缆结构变化样品长度：不小于10m；链路不小于100m 持续时间：1min	40%RTS 光纤无明显应变（0.01%），光纤无明显附加衰减（0.03dB）。 60%RTS 光纤应变≤0.25%，光纤附加衰减≤0.05dB (拉力取消后，光纤无明显残余附加衰减（0.03dB）)。
压扁	GB/T 7424.2-E3 载荷：依据上表，测试3个点持续时间：10min	试验后，单模光纤在1550nm波长下的附加衰减不应大于0.05dB/纤， OPGW无机械损伤。
渗水	GB/T 7424.2-F5 时间：1 hour 样品长度：0.5m 水高：1m	不渗水。
温度循环	GB/T 7424.2-F1 样品长度：不少于500m 温度范围：-40℃~+70℃ 循环次数：2 保温时间：不小于12h	试验后，单模光纤在1550nm波长下的附加衰减不应大于0.1dB。
