GYFTY53铠装直埋光缆 24芯GYFTY53埋地光缆---江苏东维通信科技有限公司

型号：GYFTY53

芯数：4-144

包装：木轴

运输：物流快运

交期：3天

立即询价

厂家报价： 188-6144-7119

GYFTY53铠装直埋光缆，24芯GYFTY53埋地光缆

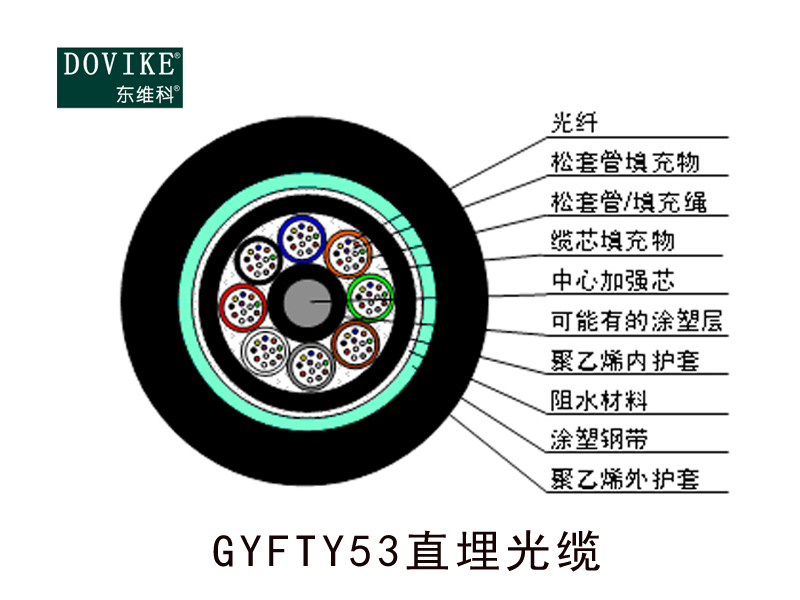

GYFTY53铠装直埋光缆的结构是将 250µm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根非金属加强芯（FRP），对于某些芯数的光缆来说，非金属加强芯外还需挤上一层聚乙烯（PE）。松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。缆芯外挤上一层聚乙烯内护套，双面涂塑钢带（PSP）纵包后挤制聚乙烯护套成缆。

产品标准

GYFTY53 光缆符合 YD/T 901 和 IEC 60794-1 标准。

产品特点

• 具有很好的机械性能和温度特性

• 松套管材料本身具有良好的耐水解性能和较高的强度

• 管内充以特种油膏，对光纤进行了关键性保护

• 良好的抗压性和柔软性

• 采用下列措施来确保光缆的防水性能：

- 单根非金属中心加强芯

- 松套管内填充特种防水化合物

- 完全缆芯填充

- 双面涂塑钢带（PSP）提高光缆的抗透潮能力

- 良好的阻水材料防止光缆纵向渗水

结构参数

光缆型号（以2纤递增）	光纤数	套管数	填充绳数	参考光缆重量（kg/km）	允许拉伸力长期/短期 (N)	允许压扁力长期/短期 (N/100mm)	弯曲半径静态/动态 (mm)
GYFTY53-2~6Xn	2~6	1	5	201	1000/3000	1000/3000	12.5D/25D
GYFTY53-8~12Xn	8~12	2	4	201
GYFTY53-14~18Xn	14~18	3	3	201
GYFTY53-20~24Xn	20~24	4	2	201
GYFTY53-26~30Xn	26~30	5	1	201
GYFTY53-32~36Xn	32~36	6	0	201
GYFTY53-38~42Xn	38~42	6	0	201
GYFTY53-44~48Xn	44~48	6	0	201
GYFTY53-50~60Xn	50~60	6	0	213
GYFTY53-62~72Xn	62~72	6	0	213
GYFTY53-74~84Xn	74~84	7	1	213
GYFTY53-86~96Xn	86~96	8	0	213
GYFTY53-98~108Xn	98~108	9	1	244
GYFTY53-110~120Xn	110~120	10	0	244
GYFTY53-122~132Xn	122~132	11	1	288
GYFTY53-134~144Xn	134~144	12	0	288

储存、使用温度：-40℃至+70℃。

光学特性

光纤类型	衰减（+20℃）				带宽		数值孔径	光缆截止波长
光纤类型	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	数值孔径	光缆截止波长
G.652	---	---	≤0.36dB/km	≤0.22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0.40dB/km	≤0.23dB/km	---	---	---	≤1450nm
50/125µm	≤3.3dB/km	≤1.2dB/km	---	---	≥500MHz·km	≥500MHz·km	0.200±0.015 NA	---
62.5/125µm	≤3.5dB/km	≤1.2dB/km	---	---	≥200MHz·km	≥500MHz·km	0.275±0.015 NA	---
