GJFJV室内多用途布线光缆

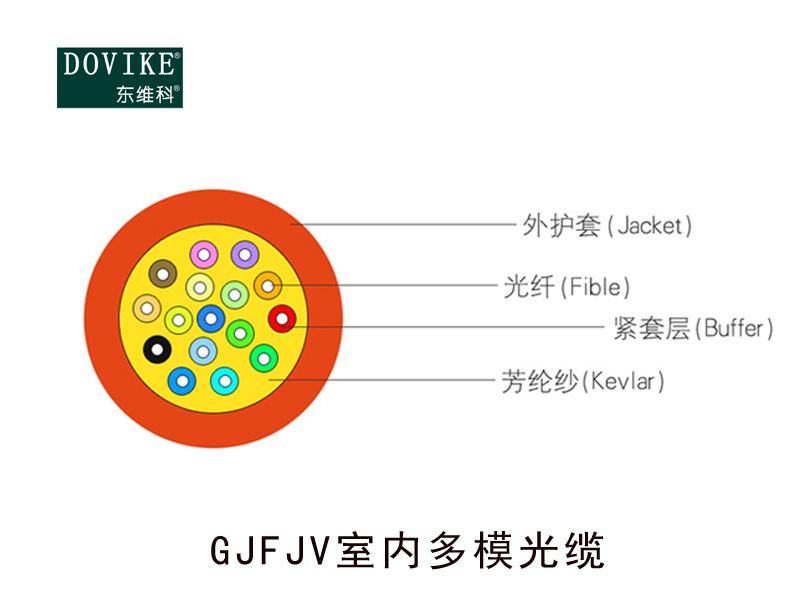

室内多用途布线光缆使用多根 Φ900µm 阻燃紧套光纤作为光传输介质，外覆一层芳纶作为受力加强单元，最外挤制一层聚氯乙烯（PVC）或低烟无卤材料（LSZH，低烟、无卤、 阻燃）护套而成。
产品应用
• 室内的综合布线
• 作为大楼的主干布线光缆
• 多芯光纤活动连接跳线
产品标准
满足 YD/T 1258.4、ICEA-596、GR-409、IEC 60794-2-20/21 等标准； 除了普通的 PVC 产品外，还有分别 通过 UL OFNR、OFNP 认证的产品； LSZH 产品选用不同材料，可以满足 IEC60332-1 或 IEC60332-3C。
产品特点
• 采用紧套光纤，便于剥离使用
• 紧套光纤有良好的阻燃性能
• 芳纶加强元件，使光缆有优异的抗拉性能
• 外护材料耐腐蚀，防水，防紫外，阻燃，环保等优点
结构参数
光缆型号 | 光缆参考直径 （mm） | 光缆参考重量 （kg/km） | 允许拉伸力 长期/短期 （N） | 允许压扁力 长期/短期 （N/100mm） | 弯曲半径 动态/静态 （mm） | |
PVC护套 | LSZH护套 | |||||
GJFJV-04Xn | 4.8±0.3 | 16 | 18 | 130/440 | 300/1000 | 20D/10D |
GJFJV-06Xn | 5.1±0.3 | 20 | 23 | 130/440 | 300/1000 | 20D/10D |
GJFJV-08Xn | 5.6±0.3 | 27 | 31 | 130/440 | 300/1000 | 20D/10D |
GJFJV-12Xn | 6.2±0.3 | 32 | 36 | 130/440 | 300/1000 | 20D/10D |
GJFJV-24Xn | 8.1±0.3 | 53 | 57 | 200/660 | 300/1000 | 20D/10D |
光学特性
光纤类型 | 衰减 | 满注入带宽 | 有效模式带宽 | 10G以太网链路长度 | 最小弯曲半径 | |||
条件 | 1310/1550nm | 850/1300nm | 850/1300nm | 850nm | 850nm | / | ||
典型值 | 最大值 | 典型值 | 最大值 | |||||
单位 | dB/km | dB/km | dB/km | dB/km | MHZ.km | MHZ.km | m | mm |
G652D | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 16 |
G657A1 | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 10 |
G657A2 | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 7.5 |
50/125 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥500/500 | --- | --- | 30 |
62.5/125 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥200/500 | --- | --- | 30 |
OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥1500/500 | ≥2000 | ≤300 | 30 |
OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥3500/500 | ≥4700 | ≤550 | 30 |
运输/储存/使用温度：-20℃~+60℃，安装温度：-5℃~+50℃。
交货长度
推荐长度：2000m；可按客户要求提供其它长度
