名称：OPGW电力光缆悬垂金具，OPGW电力光缆预绞式悬垂线夹
适用：OPGW电力光缆
运输：物流快运
交期：3天
OPGW电力光缆悬垂金具，OPGW电力光缆预绞式悬垂线夹
OPGW电力光缆预绞式悬垂线夹用于光缆在直线杆塔上的悬挂和支撑。线夹用于传递轴向载荷，并分散径向压应力, 对光缆起到良好的保护作用，避免光缆产生过小的弯曲半径和应力集中的异常情况发生。线夹握力大于光缆额定抗拉强度的15％ -20%, 具有优异的抗疲劳性，对电力光缆还可起到辅助减振的作用。
产品特点
预绞式悬垂线夹将悬挂点受力分散到整个预绞丝长度上，有效减小了OPGW 光缆所受静态压力和微风振动引起的动态应力，避免OPGW 光缆受损伤，大大提高了光缆抗疲劳特性，延长了光缆的使用寿命。
OPGW 预绞式悬垂线夹依线路跨距、落差及张力的大小分双层预绞丝单悬挂点悬垂线夹（简称单悬垂线夹）、双层预绞丝双悬挂点悬垂线夹（简称双悬垂线夹）。

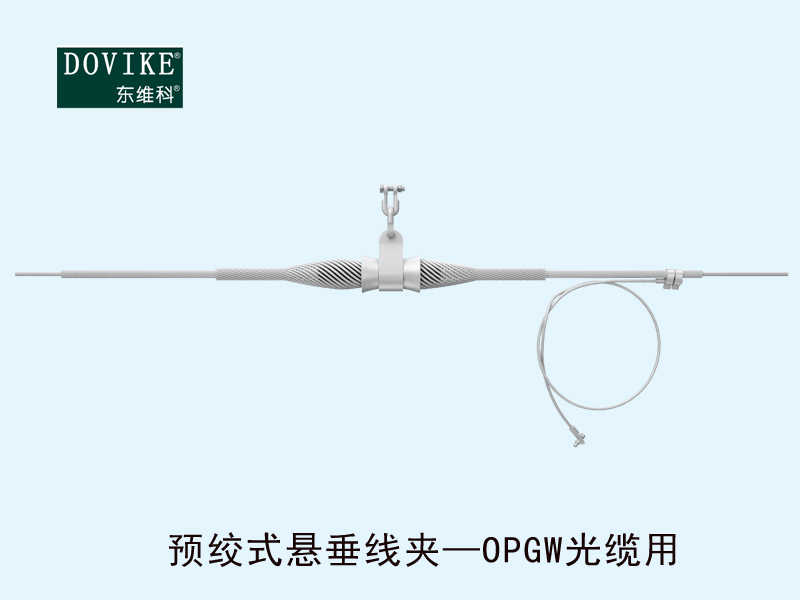

OPGW 光缆用单悬垂线夹
参考配件图
产品型号规格
产品规格 | 适用缆径 | 光缆额定抗拉力(kN) | |
最小(mm) | 最大(mm) | ||
XJO 870/60 | 8.1 | 8.7 | 60 |
XJO 940/60 | 8.8 | 9.4 | 60 |
XJO 1010/60 | 9.5 | 10.1 | 60 |
XJO 1080/60 | 10.2 | 10.8 | 60 |
XJO 1150/60 | 10.9 | 11.5 | 60 |
XJO 1220/60 | 11.6 | 12.2 | 60 |
XJO 1290/60 | 12.3 | 12.9 | 60 |
XJO 1360/60 | 13.0 | 13.6 | 60 |
XJO 870/80 | 8.1 | 8.7 | 80 |
XJO 940/80 | 8.8 | 9.4 | 80 |
XJO 1010/80 | 9.5 | 10.1 | 80 |
XJO 1080/80 | 10.2 | 10.8 | 80 |
XJO 1150/80 | 10.9 | 11.5 | 80 |
XJO 1220/80 | 11.6 | 12.2 | 80 |
XJO 1290/80 | 12.3 | 12.9 | 80 |
XJO 1360/80 | 13.0 | 13.6 | 80 |
XJO 1430/80 | 13.7 | 14.3 | 80 |
XJO 1080/100 | 10.2 | 10.8 | 100 |
XJO 1150/100 | 10.9 | 11.5 | 100 |
XJO 1220/100 | 11.6 | 12.2 | 100 |
XJO 1290/100 | 12.3 | 12.9 | 100 |
XJO 1360/100 | 13.0 | 13.6 | 100 |
XJO 1430/100 | 13.7 | 14.3 | 100 |
XJO 1500/100 | 14.4 | 15.0 | 100 |
XJO 1570/100 | 15.1 | 15.7 | 100 |
XJO 1220/120 | 11.6 | 12.2 | 120 |
XJO 1290/120 | 12.3 | 12.9 | 120 |
XJO 1360/120 | 13.0 | 13.6 | 120 |
XJO 1430/120 | 13.7 | 14.3 | 120 |
XJO 1500/120 | 14.4 | 15.0 | 120 |
XJO 1570/120 | 15.1 | 15.7 | 120 |
XJO 1640/120 | 15.8 | 16.4 | 120 |
XJO 1500/140 | 14.4 | 15.0 | 140 |
XJO 1570/140 | 15.1 | 15.7 | 140 |
XJO 1640/140 | 15.8 | 16.4 | 140 |
XJO 1710/140 | 16.5 | 17.1 | 140 |
XJO 1780/140 | 17.2 | 17.8 | 140 |
XJO 1850/140 | 17.9 | 18.5 | 140 |
注：
XJO 各字母含义：X-悬垂线夹，J-预绞式，O-适用OPGW光缆
表中未涵盖公司所有产品，如有需要请与本公司联系。
OPGW 光缆用双悬垂线夹
双悬垂线夹采用双悬挂头设计方案，包括内外层预绞丝、两套悬挂头、接地线夹和配套连接件等。双悬垂线夹主要用于光缆在高落差，大档距或线路角度大于30°时的直线杆塔上的悬挂和支撑。
参考配件图
产品型号规格
产品规格 | 适用缆径 | |
最小(mm) | 最大(mm) | |
XJSO 940 | 8.8 | 9.4 |
XJSO 1010 | 9.5 | 10.1 |
XJSO 1080 | 10.2 | 10.8 |
XJSO 1150 | 10.9 | 11.5 |
XJSO 1220 | 11.6 | 12.2 |
XJSO 1290 | 12.3 | 12.9 |
XJSO 1360 | 13.0 | 13.6 |
XJSO 1430 | 13.7 | 14.3 |
XJSO 1500 | 14.4 | 15.0 |
XJSO 1570 | 15.1 | 15.7 |
XJSO 1640 | 15.8 | 16.4 |
XJSO 1710 | 16.5 | 17.1 |
XJSO 1780 | 17.2 | 17.8 |
XJSO 1850 | 17.9 | 18.5 |
注：
XJSO 各字母含义：X-耐张线夹，J-预绞式，S-双悬垂线夹，O-适用OPGW光缆。
表中未涵盖公司所有产品，如有需要请与本公司联系。
* 特殊情况下，请与本公司联系，我们将根据线路具体情况提供特殊设计或咨询服务。
