标准型分布式光纤测温系统---江苏东维通信科技有限公司

型号：DTS-DOK-5S

通道：1-16

模态：多模50/125um或62.5/125um

立即询价

厂家报价： 188-6144-7119

东维通信科技拉曼光时域反射技术（ROTDR）低功耗嵌入式分布式光纤测温主机。目前已在国内的电力、消防、煤矿等领域广泛应用，DTS-DOK-5S(STD)是一款功耗低至6W、主板三防（防霉菌,防潮湿,防盐雾）、测温距离长达10km、最大16通道、配接能力长达160km光缆、最小感温尺寸±0.5-0.7米、定位精度±0.5米、温度精度±0.5℃（实测）。DTS-DOK-5S(STD)基础型主机，广泛应用于综合管廊、地铁、火灾监测等领域。

产品参数：

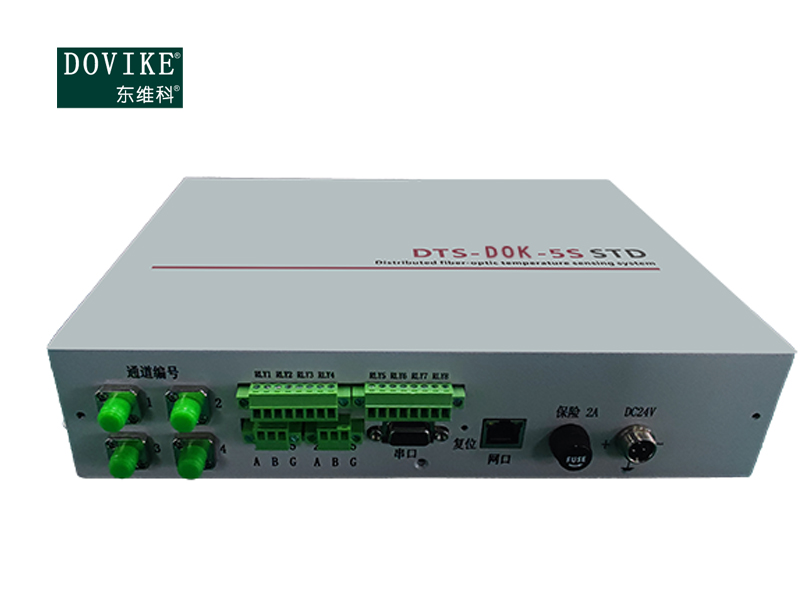

标准型分布式光纤测温系统主机DTS-DOK-5S（STD型）技术指标
光纤类型	多模50/125um或62.5/125um
产品架构	设备采用嵌入式FPGA+ARM设计，不依赖于操作系统，可适配任何操作系统。所有机器内电路三防处理，防潮、防漏电、防尘、防腐蚀、防老化、耐电晕等； *主机内部可集成Windows工控机本地显示（选配）
激光器架构	国产标准激光器
光脉冲稳定性	±1%
探测架构	标准双路光电倍增结构
温飘优化模组	-
多阶LMS光滤波	-
NPU光编码模块	-
散射光增强模块	基础模块
数据处理能力	400MByte/秒
测量距离	10km
空间分辨率（最小感温尺寸）	±0.7m
采样分辨率	0.5m
定位精度	±0.5m
测量时间	典型3秒(可调，时间越长测温实时性越差，但温度精度越高）
温度测量范围	（-200-700）℃
测量温度精度	±0.5℃@5km/±1℃@10km（配接10km光缆极限的情况下，3秒测量时间，主要用于高温定位与预警，对温度精度要求较低，对实时性要求高；在配接5km或者2km等短光缆时，以上温度精度翻倍提升，同时测量时间越长温度精度越高）
温度分辨率	0.01℃
测量通道	最大16通道（典型4通道）
光纤接头	FC/APC(可定制E2000）
工作电源	9-36VDC(典型DC24V)；可外接或者内置12V6AH锂电池，连续供电8小时以上；
平均功耗	6w
操作温度	-10℃-60℃
存储温度	-20℃-70℃
对外显示	RJ45网线连接工控机显示，或者选配4.3-10寸液晶屏，对外展示温度曲线、测温光缆施工质量、网络信息、设备自检、设备信息展示、报警记录、设备消音等功能单元
通信接口	RJ45：支持TCP协议，ModbusTCP协议以及南网电力通信协议; RS232：主要用于支持系统固件升级; 1-RS485(G、B、A)：1-485(A,B,G)主要用于外挂最多64路继电器模组或者与火灾报警器单元通信(需要专用固件支持)； 2-RS485(G、B、A)：第三方系统可通过modbusRTU协议获取最多125个分区的信息(如最大值与最大值位置，报警值等信息)；可按米标读光纤任意位置点的温度。内置8路继电器：通过干节点与第三方联动
尺寸（长宽高）	A款式(2U标准机架式机箱：L483mm×W458mm×H89mm) B款式(小型模块化机箱:L308mm×W200mm×H60mm) C款式（10寸大屏壁挂式机箱:L310mm×W220mm×H67mm)
重量	A款式(2U机架式，8kg)； B款式(小型模块化，4.5kg); C款式(大屏壁挂式，5kg);
