光纤相位声波振动还原pDAS系统(一款能够将50km光缆变成5万个分布式光纤麦克风传感器的主机)
分布式声波振动传感系统pDAS是基于相干瑞利散射的纯相位解调方案。它利用光纤对声音(振动)敏感的特性,当外界振动作用于传感光纤上时,由于弹光效应,光纤的折射率、长度将产生微小变化,从而导致光纤内传输信号的光强与相位同时发生变化。
东维通信DOK-pDAS-100P型号的pDAS系统pDAS系统仅需一芯单模光纤,最大测量距离可达60公里,定位精度±1米以内,并且可实现多事件同时探测与定位。可以声音还原光纤任何一米位置的声波振动信号,频率准确度1HZ,最大测量频率达到200KHZ,将每1米光纤变成一个光纤麦克风传感器,所有的麦克风传感器都可以实时记录并解调还原声音。因其强大的定位与声音还原功能,可以与视频摄像头联动,视频摄像头相当于人的“眼睛”,而DOK-pDAS-100P光纤声波振动传感系统相当于人的“耳朵”,当“眼睛”与“耳朵”同时使用的时候准确度大大增加,安防判断更加精准。目前已广泛应用于石油井下、国防线安全、燃气管线防开挖、通信与电力线路保护等领域。
产品参数:
完全相位型PhaseDAS技术参数表 | |
光纤类型 | 单模光纤(9/125um),建议采用东维通信定制振动光缆 |
解调方式 | 完全相位式解调(采用IQ模拟正交解调方案,将相位解调的信号解决于前端,将不受声光调制频率限制,不丢失丰富的相位信息,非强度型,不受强度振幅波动影响¹) |
频率精度 | ±1HZ(相比上一代的±3HZ,提升一倍) |
灵敏度&RIN噪声 | RIN噪声抑制达到125dB以上,大幅度的提升了灵敏度与相干能力; |
算法模型 | 更新了偏振噪声滤除;设计了带通声谱滤除去;增加了选频功能; |
测量距离 | 20km-60km(单模光纤损耗≤0.18db/km) |
定位精度 | ±1m(与被测介质有关) |
采样间隔 | 1m |
测量时间 | 典型1s |
测量通道 | 1通道(可扩展多通道²) |
光纤测量频率 | 1Hz-200KHz(取决于光纤长度可调³) |
数据输出方式 | 模块直接输出相位和幅度信息(模拟相位解调以后再转换为数字信号输出),相位信息更加完整 |
数据接口 | 采集与数据实时数据传输,方便与第三方集成 |
实时数据量 | 最大不低于400MB/秒 |
数据存储容量 | 8TB(取决于工控器硬盘) |
数据接头 | ITU-T G.652和G.655光纤接头为FC/APC |
对外接口 | 承诺向用户开放对外数据接口,支持二次开发、功能扩展和集成应用 |
机箱结构 | 主体设备(2U标准型)与工控机分离,易于更换 |
软件功能 | 具备色域伪彩瀑布图(基于时间位置振动能量大小,振动能量与色温成线形关系)、带通振动选频功能、振动单点显示;具备地图显示功能; |
应用领域 | 石油、煤矿、国防线、管线、海缆、电力防外破及周界防御等; |
备注:
1、此设备是完全IQ正交模拟相位式解调方式,不同于普通强度解调型容易受干扰,也不同于数字相位解调丢失部分相位信息,信息非常完整的方式。
2、DAS系统可扩展多通道,但是实时性将受到影响,实际为分时多通道。
3、光纤长度越长扫描频率越低(受光速理论极限,10km光纤实际扫描频率为10kHZ;50km实际扫描频率为2kHZ)。
产品应用:

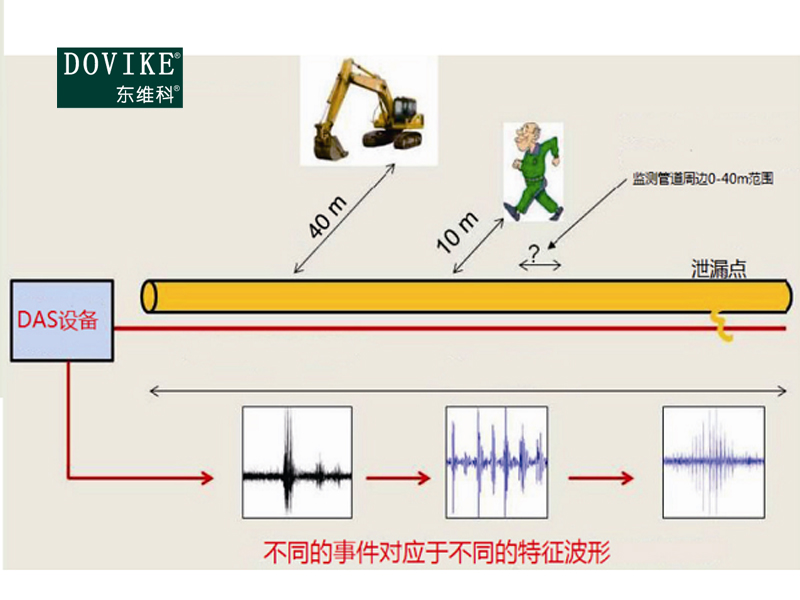

广泛应用于石油井下、国防线安全、燃气管线防开挖、通信与电力线路保护等领域。
